湖南臨港開發投資集團有限公司 110kV變電站主變壓器、GIS、開關柜“甲控乙采”項目答疑回復文件（二）

根據110kV變電站主變壓器、GIS、開關柜“甲控乙采”項目詢價文件要求，現對所有潛在報價人提出的問題進行第二次答疑回復。具體回復如下。

問題一：電流互感器的參數主接線圖上和技術規范里的對不上，請確認下以哪個為準？

說明：主接線圖：變比為600-1200/1A；主變間隔：5P30/5P30/0.2S，0.2S，線路、分段間隔：5P30/5P30/0.2S。

技術規范：變比200-400-800/5A，5P30/5P30/5P30/5P30/0.5/0.2S，30VA。

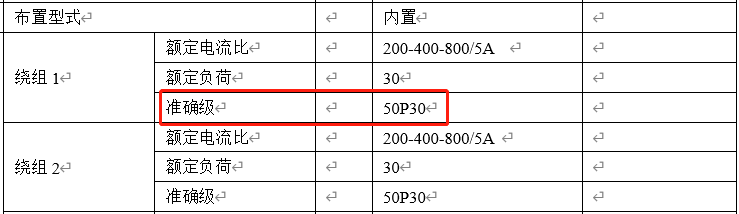

規范里保護級寫成50P30了，此點是否為技術規范描述錯了。

回復：以圖紙為準。

問題二：請明確下110kV電纜頭需不需要GIS廠家提供？

回復：110kV電纜頭不需GIS廠家提供。

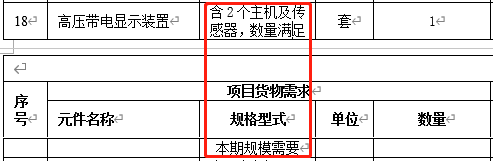

問題三：技術規范里，帶電顯示裝置要求帶2個主機和傳感器。能明確下這個主機指的是什么？是否為顯示器部分？帶電顯示器一般由顯示部分和傳感器組成。

回復：按顯示部分及傳感器組成考慮即可。

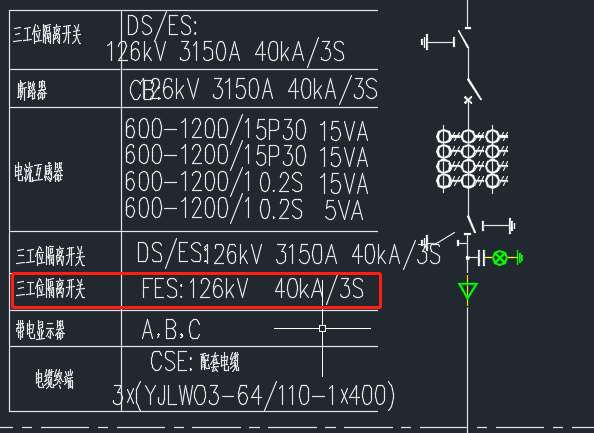

問題四：主變間隔線路側的檢修開關，是檢修接地開關還是快速接地開關？圖紙上寫的是三工位隔離開關，FES是快速接地開關的縮寫，詢價文件上寫的又是檢修接地開關。

回復：按檢修接地開關。

問題五：技術規范里要求匯控柜加裝工業空調，請明確下該站是常規站還是智能站？若是智能站需不需要GIS廠家提供智能組件（若需要，每個間隔需要應如何配置）？

回復：本站為常規站，匯控柜不需考慮加裝工業空調，請自行修改報價清單。

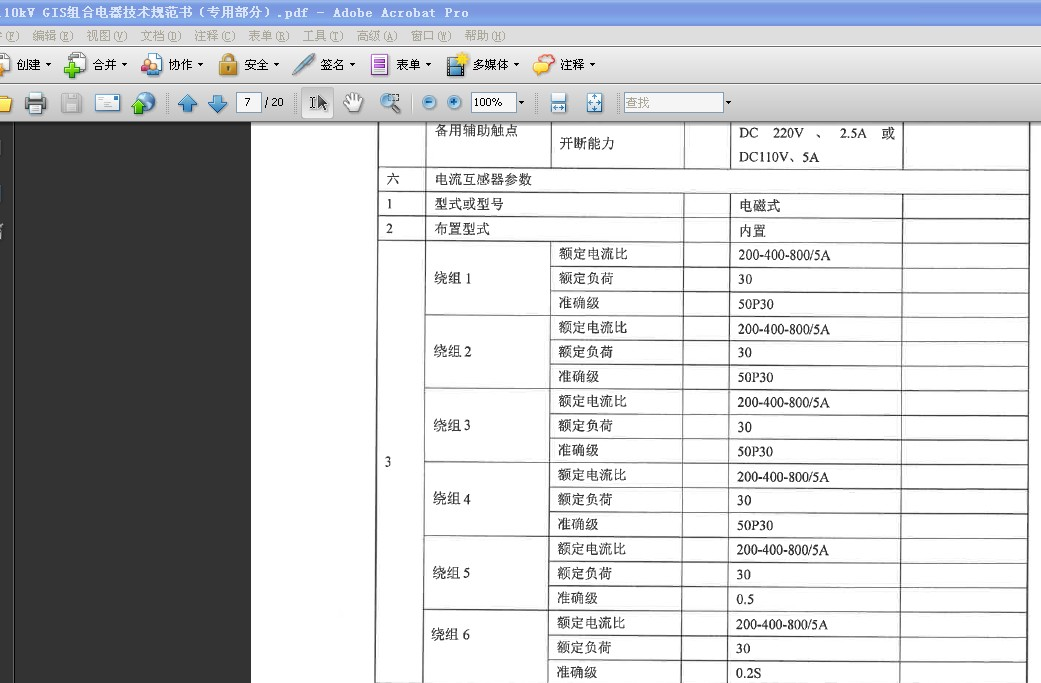

問題六：詢價文件附圖中CT與技術規范書的CT差異較大，請落實怎么執行，若按技術規范執行，請明確具體間隔配置情況。另湖南臨港110kVGIS項目.doc 詢價文件中P25頁中報價清單（第二部分）也有CT參數，這個參數與設計院圖紙一致。 請明確按哪個執行？技術規范書中參數詳見下圖：

 回復：按圖紙執行。

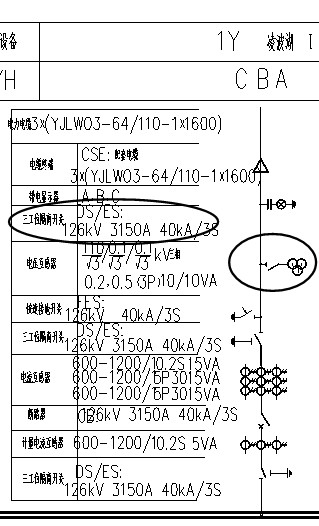

問題七：

線路間隔隨圓圈處，畫的是隔離開關，旁邊寫的是三工位隔離開關，另湖南臨港110kVGIS項目.doc 詢價文件中P25頁中報價清單（第二部分）又明確可拆卸導體，1套。請明確:圈處，是隔離開關，或是三工位機構，或是可拆卸導體？請確認是哪一種？

回復：按隔離開關考慮，請自行修改報價清單參數。

湖南臨港開發投資集團有限公司

2021年9月22日

附件：110kV變電站主變壓器、GIS、開關柜“甲控乙采”項目答疑回復文件（二）.pdf
